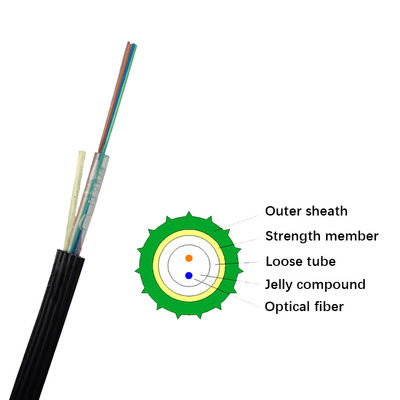

Tube central, Micro-câble Air-soufflé

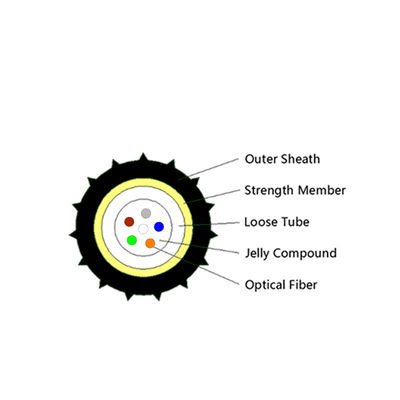

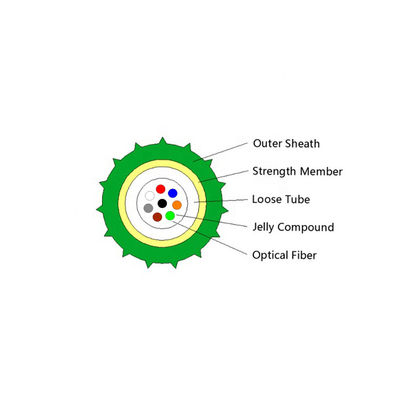

1. Les fibres, 250µm, sont placées dans un tube lâche fait d'un haut plastique de module.
2. Les tubes sont remplis de composé remplissant résistant à l'eau.
3. Fil d'Aramid situé entre le tube central et la gaine externe en tant que porteur central non métallique.
4. Le câble est accompli une gaine de HDPE.
|
No. de câble
|
|
|
|
/
|
2~12
|
12~24
|
||||
|
Type de fibre
|
|
|
|
/
|
G.657
|
|
||||
|
Tube lâche
|
|
|
Matériel
|
millimètre
|
PBT
|
|
||||
|
|
|
|
Diamètre
(±0.05mm) |
|
1,6
|
2,4
|
||||
|
|
|
|
Épaisseur
(±0.03mm) |
|
0,3
|
0,4
|
||||
|
|
|
|
Fibre maximum
|
|
2-12
|
14-24
|
||||
|
Force non métallique
|
|
|
Matériel
|
/
|
Fil d'Aramid
|
|
||||
|
Gaine externe
|
|
|
Matériel
|
millimètre
|
HDPE
|
|
||||
|
|
|
|
Épaisseur
|
|
0,5 0,40 (nominaux) (mn)
|
|
||||
|
|
|
|
Couleur
|
|
Noir.
|
|
||||
|
Diamètre de câble (±0.2mm)
|
|
|
|
millimètre
|
2,5
|
3,5
|
||||
|
Poids de câble (±10.0kg/km)
|
|
|
|
kg/km
|
3,5
|
4,5
|
||||
|
Affaiblissement linéique
|
|
1310nm
|
|
dB/km
|
≤0.35
|
|
||||
|
|
|
1550nm
|
|
≤0.21
|
|
|
||||
|
Résistance à la traction MAXIMALE
|
|
|
|
N
|
120
|
150
|
||||
|
MAX. Crush Resistance
|
|
|
|
N
100mm
|
1000
|
|
||||
|
Rayon de cintrage minimal
|
Sans tension
|
|
|
millimètre
|
10.0×Cable-φ
|
|
||||
|
|
Sous la tension maximum
|
|
|
20.0×Cable-φ
|
|
|
||||
|
Température ambiante
(℃) |
Installation
|
|
|
℃
|
-10℃+40℃
|
|
||||
|
|
Transport&Storage
|
|
|
-40℃+60℃
|
|
|
||||
|
|
Opération
|
|
|
-30℃+50℃
|
|
|
||||
