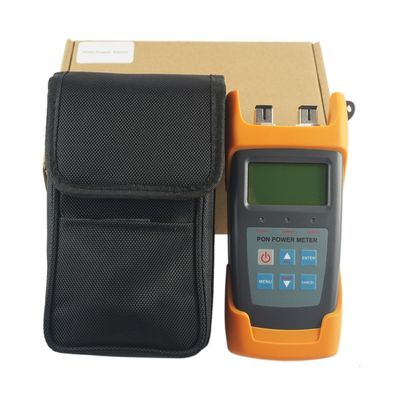

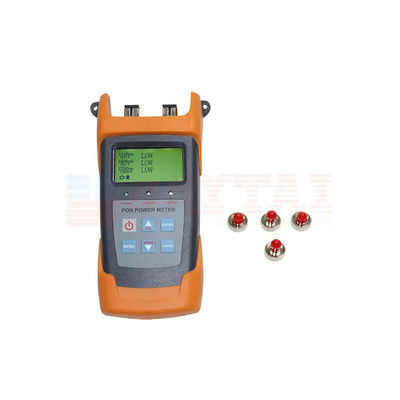

PON80 cible optique de compteur d'électricité de la série PON à l'application et à l'entretien de FTTx. Ce compteur d'électricité peut simultanément examiner et estimer les signaux de la voix, des données et de la vidéo. C'est un outil essentiel et idéal pour la construction et l'entretien des projets de PON.
1.It peut expérimenter à la voix, à la mesure et à l'affichage synchrones de données et de signal vidéo sur BPON/EPON/GPON.
mesure 2.Providing simultanée pour chacune des trois longueurs d'onde sur la fibre (1490nm, 1550nm, 1310nm)
3.Used dans la mesure de mode continu de 1310nm en amont.
4.Use le logiciel se relier au PC, plaçant le seuil, le transfert des données, et le calibrage la longueur d'avenue.
Le port de communication 5.USB permet le transfert des données à un article de PC.1000measurement peut être sauvé dans le compteur d'électricité ou l'ordinateur de PON80 PON pour l'examen de données.
compteur d'électricité 6.With optique modual, include850,300,1310,1490,1550,1625sixs (PON80AP, PON80A sans longueur d'onde 850nm) ; Avec le repère visuel de défaut modual (PON80 et PON80AV)
compteur d'électricité 7.Optical et VFL avec un port. (onlyT-PO3213A)
Chinois 8.Optional/affichage anglais.
9.Offers jusqu'à 10 ensembles différents de seuil au total, trois le statut LED représentent différents états de signal optique de passage, avertissent et échouent respectivement.
la fonction automatique- de 10,10 minutes peut être activée ou mise hors tension
11.Good conception principale, sensibilité élevée, considérablement réduisant le volume et le poids de l'appareil de contrôle.

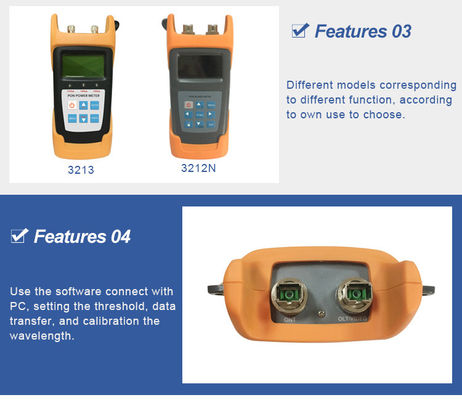

modèles 12.Different correspondant à la fonction différente, selon propre utilisation de choisir.
Module de PON
|
mesure 1310 ascendante
|
|
|
|
Zone de passage (nanomètre)
|
1260nm~1360nm
|
|
|
Chaîne de mesure (dBm)
|
-40dBm~+10dBm
|
|
|
De puissance de sortie (maximum)
|
15dBm
|
|
|
Isolation@1490/1550 (DB)
|
>40dB
|
|
|
Mesure de mode continu
erreur |
<>
|
|
|
mesure 1490 en aval
|
|
|
|
Zone de passage (nanomètre)
|
1535nm~1570nm
|
|
|
MeasurementRange (dBm)
|
-40dBm~+10dBm
|
|
|
De puissance de sortie (maximum)
|
25dBm
|
|
|
Isolation@1310/1550 (DB)
|
>40dB
|
|
|
mesure 1550 en aval
|
|
|
|
Zone de passage (nanomètre)
|
1535nm~1570nm
|
|
|
Chaîne de mesure (dBm)
|
-40dBm~+10dBm
|
|
|
De puissance de sortie (maximum)
|
25dBm
|
|
|
Isolation@1310/1490nm)
|
>40dB
|
|
|
Exactitude de mesure
|
|
|
|
Incertitude innée (DB)
|
±0.5dB
|
|
|
Linéarités (DB)
|
±0.1dB
|
|
|
Dépassement par la perte par insertion (DB)
|
<1>
|
|
|
Informations générales
|
|
|
|
|
||||
|
Type de détecteur
|
InGaAs
|
|
|
|
||||
|
Connecteur optique
|
Adaptateur universel de FC/SC/ST Interchangeable/2.5
|
|
|
|
||||
|
Type de fibre
|
SM 9/125um
|
|
|
|
||||
|
Unité de mesure
|
dB/dBm/xW
|
|
|
|
||||
|
Résolution (DB)
|
0.01dB
|
|
|
|
||||
|
Tension d'opération (V)
|
C.C 3.3V~5.5V
|
|
|
|
||||
|
Alimentation d'énergie
|
batterie 3pc1.5V
|
|
|
|
||||
|
Sans interruption temps d'opération (h)
|
PON : 90h
|
PON : 90h
OPM : 100h
VFL : 50h
|
PON : 90h
VFL : 50h
|
PON : 90h
OPM : 100h
|
||||
|
La température d'opération (℃)
|
-10℃~60℃
|
|
|
|
||||
|
Température de stockage (℃)
|
-10℃~60℃
|
|
|
|
||||
|
Poids (kilogrammes)
|
423g
|
425g
|
424g
|
424g
|
||||
Note : Toute la période d'opération de la batterie sont pour l'instrument ce qui ne tournent pas sur le contre-jour, si le tour de contre-jour le temps d'opération sera court-circuité.
Module optique normal de compteur d'électricité
|
Compteur d'électricité optique normal
|
PON80
|
PON80A
|
PON80AP
|
|||
|
Exactitude de mesure
|
|
|
|
|||
|
Incertitude innée (DB)
|
±0.5dB
|
|
|
|||
|
Linéarités (DB)
|
Aucun
|
±0.1dB
|
|
|||
|
Chaîne de mesure (dBm)
|
-70dBm~+6dBm
|
|
|
|||
|
Informations générales
|
|
|
|
|||
|
Unité de mesure
|
Aucun
|
dB/dBm
|
|
|||
|
Résolution (DB)
|
|
0.01dB
|
|
|||
|
Longueur d'onde de calibrage (nanomètre)
|
|
1300/1310/1490/1550/1625
|
850/1300/1310/1490/1550/1625
|
|||
|
Type de détecteur
|
|
InGaAs
|
|
|||
|
Connecteur optique
|
|
Universel de FC/SC/ST Interchangeable/2.5
|
|
|||
Module de VFL
|
VFL
|
PON80
|
PON80A
|
PON80AV
|
|
|
De puissance de sortie
|
Aucun
|
>0.5mW
|
|
|
|
Longueur d'onde
|
|
650nm
|
|
|
|
Connecteur optique
|
|
Adaptateur FC/SC/STInterchangeable/2.5 universel
|
|
|
|
Type de fibre
|
|
SM/MM
|
|
|
