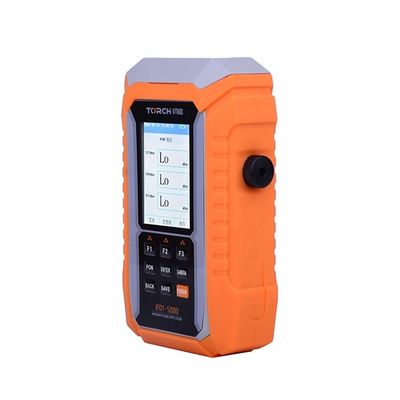

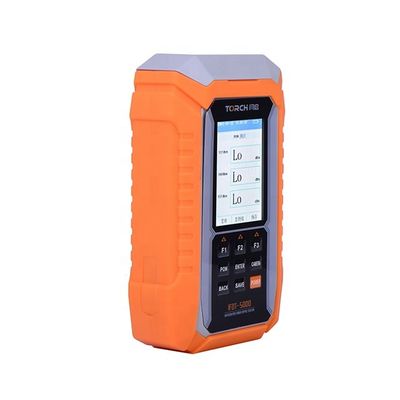

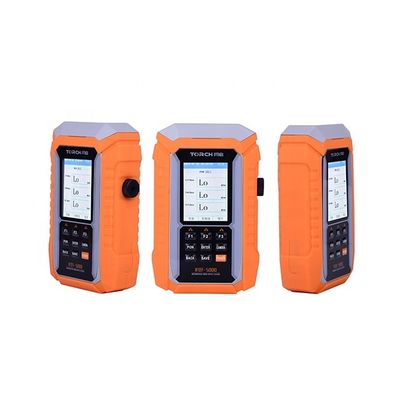

Machine d'essai tout-en-un de l'outil 250X FTTH d'entretien de réseau IFOT-5000 avec 3,5" affichage de microscope de fibre d'écran
|
Rapport optique
|
250X (3,5" moniteur)
|
|
Rapport de résolution
|
0,75 μm
|
|
Écran de visualisation
|
3,5" TFT LCD, pixels 320*240
|
|
Sortie vidéo
|
PAL/NTSC
|
|
Pour les cordes de correction masculines
|
250X (3,5" moniteur)
|
|
|
25-U-M
|
Essai : Connecteur du PC FC/SC/ST/E2000
|
|
|
125-U-M
|
Essai : Connecteur de PC de LC/MU
|
|
|
25-A-M
|
Essai : Connecteur de FC/SC/ST/E2000 RPA
|
|
|
125-A-M
|
Essai : Connecteur de LC/MU RPA
|
|
|
Pour les cloisons étanches femelles
|
|
|
|
25-U-F
|
Essai : Visage de l'extrémité FC/SC/ST/E2000 dans l'adaptateur
|
|
|
LC-U-F
|
Essai : Visage d'extrémité de LC/PC dans l'adaptateur
|
|
|
FC-A-F
|
Essai : Visage d'extrémité de FC/APC dans l'adaptateur
|
|
|
SC-A-F
|
Essai : Visage d'extrémité de SC/APC dans l'adaptateur
|
|
|
Compteur d'électricité optique (OPM-01)
|
|
|
||
|
Type
|
OPM-01-A
|
OPM-01-B
|
||
|
Gamme
|
-70 à +10dBm
|
-50 à +26dBm
|
||
|
Longueur d'onde
|
850/1300/1310/1490/1550/1625
|
|
||
|
Précision
|
±0.03dB
|
|
||
|
Résolution
|
0.01dBm
|
|
||
|
Compteur d'électricité de PON (OPM-02)
|
|
|
||
|
Longueur d'onde
|
Bande passante (nanomètre)
|
Gamme (dBm)
|
||
|
Liaison montante 1310
|
1260~1360
|
-45 | +10
|
||
|
Liaison descendante 1490
|
1470~1505
|
-45 | +10
|
||
|
Liaison descendante 1550
|
1535~1570
|
-45 | +20
|
||
|
Type
|
OLS-01
|
|
Longueur d'onde (nanomètre)
|
1310/1550
|
|
Émetteur
|
FP-LD
|
|
Type gauche
|
Universel 2.5mm
|
|
De puissance de sortie
|
>-5 dBm
|
|
Mode de modulation
|
CW/270Hz/1KHz/2KHz
|
|
Stabilité de sortie
|
±0.04 dBm @20℃ @15min
|
|
Type
|
Sortie
|
Distance
|
|
VFL-01
|
>1mW
|
3~5KM
|
|
VFL-02
|
>5mW
|
8~10KM
|
|
VFL-03
|
>7mW
|
13~15KM
|
|
Article
|
Description satisfaite
|
|
|
||
|
Norme
|

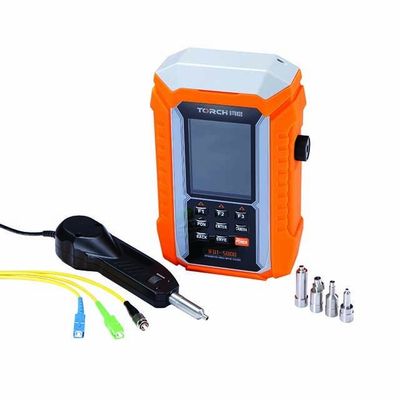

●Canalisation 3,5" moniteur avec la fonction de sauvegarde de données
●Élément sonde masculine d'inspection de 2.5mm ou de 1.25mm
●Sonde supplémentaire d'inspection (avec 25-U-F ; Astuces de la cloison étanche 125-U-F)
●OPM-01-A (- 70~+10dBm ; 850/1300/1310/1490/1550/1625nm ; FC)
●OLS-01 (1310/1550 ; FC)
|
|
|
||
|
Facultatif
|

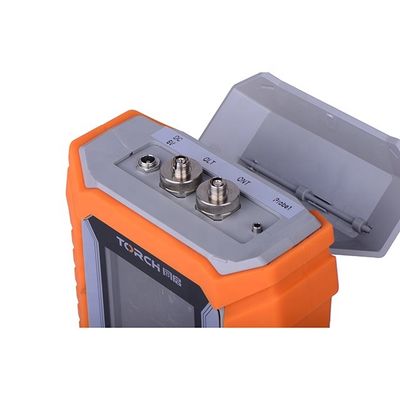

Il y a seulement DEUX interfaces arrangées pour la fonction d'essai sur le dessus de machine. Le client pourrait choisir deux articles quelconques ci-dessous pour répondre à des exigences spécifiques.
|
|
|
||
|
|
OPM-01-A□
OPM-01-B□
OPM-02*2□
|
OLS-01□
|
VFL-01□
VFL-02□
VFL-03□
|
||
|
|
Note : Si OPM-02 est choisi, deux interfaces seraient occupées.
|
|
|
||
|
Accessoires
|
Recharger, sac manuel et portant, Li Batteries
|
|
|
||
