Réseau de transmission de données
Réseau optique de système Access
Canal de fibre de mise en réseau de zone de stockage
Architectures à haute densité
Solution économique pour le masse-arrêt de la fibre
Conçu pour la basse perte et les applications standard de SM et de millimètre de perte
Câble rond robuste, câble ovale et options nues de ruban disponibles
Logements de code à couleurs disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur
Bon dans la répétabilité et l'échangeabilité

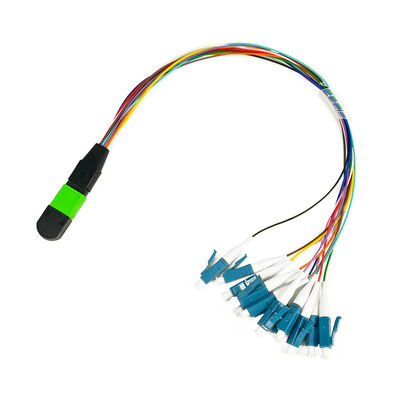

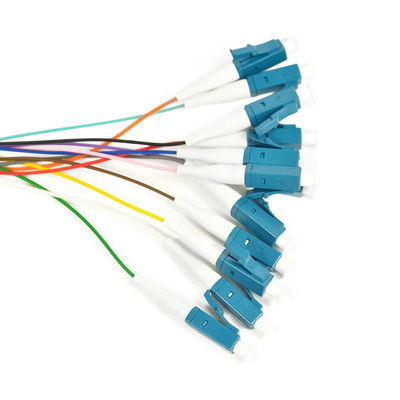

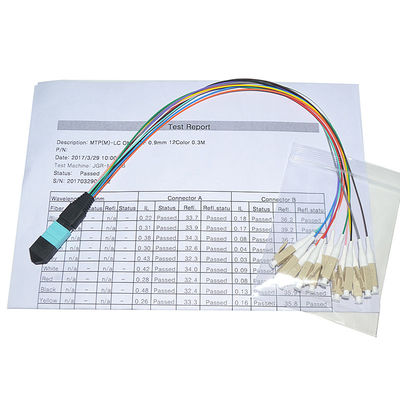

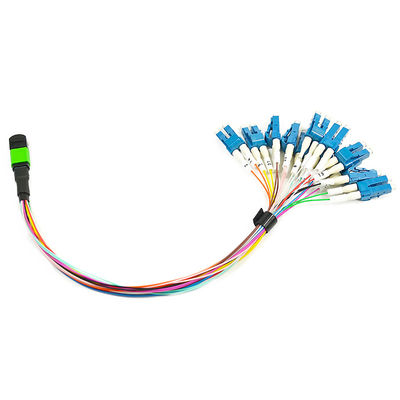

MPO/MTP-LC

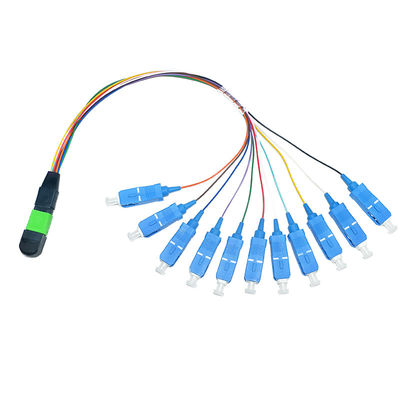

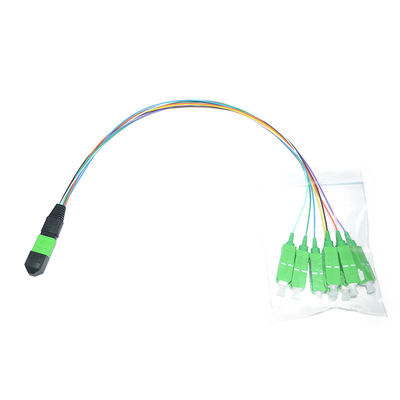

MPO/MTP-SC
|
Niveau des performances
|
|
|
Norme
|
|
Élite
|
|
||||
|
Connecteur
|
Mode
|
Endface
|
L'IL (maximum) (DB)
|
RL (minute) (DB)
|
L'IL (maximum) (DB)
|
RL (minute) (DB)
|
||||
|
MPO/MTP
|
SM
|
12F/APC
|
≤0.70
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
24F/APC
|
≤0.75
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
48F/APC
|
≤0.75
|
≥60
|
|
|
||||
|
|
Millimètre
|
12F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
24F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
48F/PC
|
≤0.50
|
≥20
|
|
|
||||
|
LC/SC/FC/ST
|
SM
|
|
≤0.30
|
≥60
|
≤0.10
|
≥60
|
||||
|
|
|
UPC
|
≤0.20
|
≥50
|
≤0.10
|
≥50
|
||||
|
|
Millimètre
|
PC
|
≤0.20
|
≥30
|
≤0.10
|
≥30
|
||||
Note :
longueur d'onde 1.Test : SM@1310/1550nm, MM@850/1300nm ;
conformité 2.Standard : GR-326, GR-1435.
|
Propriétés mécaniques
|
|
|
|
|||
|
Article
|
|
Critères
|
Conformité
|
|||
|
△L'IL après 50 accouplements
|
MPO/MTP
|
≤0.3dB
|
GR-1435
|
|||
|
△L'IL après 500 accouplements
|
LC/SC/FC/ST
|
≤0.2dB
|
Le CEI 61300-2-2
|
|||
|
Min Bend Radius (dynamique)
|
|
20*OD (diamètre de câble)
|
|
|||
|
Min Bend Radius (statique)
|
|
15*OD (diamètre de câble)
|
|
|||
|
États d'environnement
|
|
|
|
|||
|
Article
|
Critères
|
Conformité
|
|
|||
|
La température d'opération
|
-40~60°C
|
Le CEI 61753-1
|
|
|||
|
Température de stockage
|
-45~85°C
|
|
|
|||
