2, bande fonctionnante large : 1260-1650 nanomètre
,
3, câbles à fibres optiques longs de 1,5 m terminés
3, câbles à fibres optiques longs de 1,5 m terminés
avec des connecteurs de Sc,
4, dimension compacte,
5, de forte stabilité.

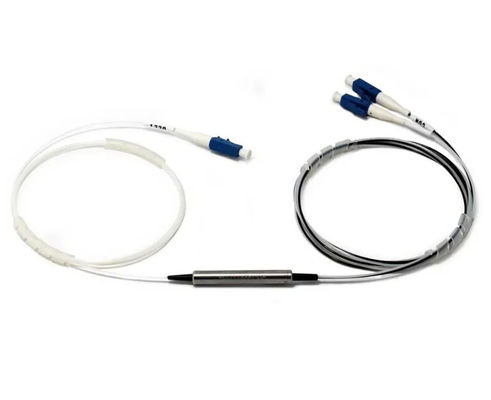

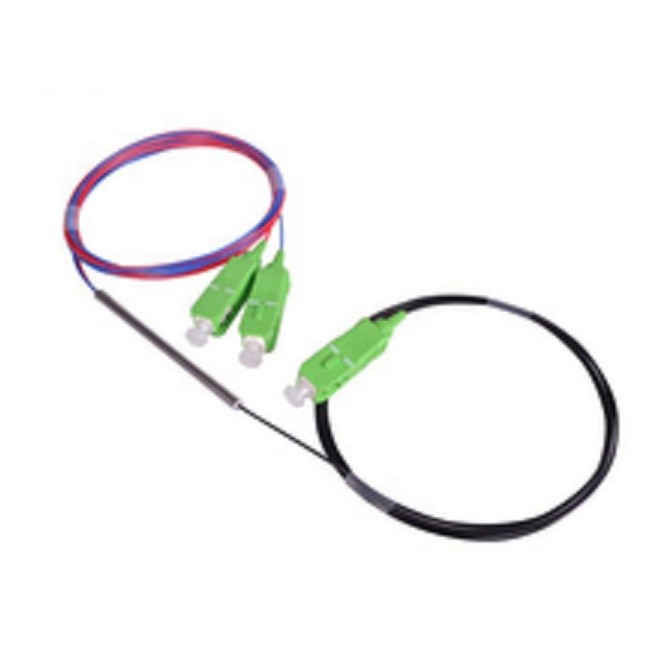

diviseur optique de PLC de la fibre 1*2 avec le diviseur en acier micro de PLC de Sc RPA /SC UPC de tube
L'isolant optique utilise l'effet de faraday du cristal magnéto-optique. Il guide la lumière optique dans une direction et élimine de retour la réflexion et de retour la dispersion dans la direction inverse à n'importe quelle polarisation pour assouvir. La conception sans époxyde de processus de fabrication unique et de chemin optique augmenter la puissance élevée du dispositif manipulant la capacité. Les dispositifs sont caractérisés avec la haute performance, la fiabilité élevée et le coût bas. Elle a été très utilisée dans des amplificateurs d'EDFAs, de Raman, des systèmes de DWDM, des lasers de fibre, des émetteurs et d'autres matériels de transmission optiques de fibre pour supprimer de retour la réflexion et de retour la dispersion.
|
spécifications de diviseur de PLC 1xN
|
|
|
|
|
|
|
|
|||||||
|
Longueur d'onde de fonctionnement (nanomètre)
|
1260~1650
|
|
|
|
|
|
|
|||||||
|
Type de fibre
|
G657A1 ou comme ordre des clients
|
|
|
|
|
|
|
|||||||
|
Configuration gauche
|
1x2
|
1x4
|
1x8
|
1x16
|
1x32
|
1x64
|
1x128
|
|||||||
|
Perte par insertion (DB)
|
3.8/4.0
|
7.1/7.3
|
10.2/10.5
|
13.5/13.7
|
16.5/16.9
|
20.5/21.0
|
23.8/24.2
|
|||||||
|
Uniformité de perte (DB)
|
0,4
|
0,6
|
0,8
|
1,2
|
1,5
|
2,0
|
2,5
|
|||||||
|
Perte dépendante de polarisation (DB)
|
0,2
|
0,2
|
0,2
|
0,25
|
0,3
|
0,35
|
0,4
|
|||||||
|
Perte dépendante de longueur d'onde (DB)
|
0,3
|
0,3
|
0,3
|
0,5
|
0,5
|
0,5
|
0,5
|
|||||||
|
Perte dépendante de la température (- 40~85) (DB)
|
0,4
|
0,4
|
0,4
|
0,5
|
0,5
|
0,5
|
0,5
|
|||||||
|
Perte de retour (DB)
|
|
|
55/50
|
|
|
|
|
|||||||
|
Température de fonctionnement
|
|
|
-40~+85
|
|
|
|
|
|||||||
|
Directivité (DB)
|
|
|
≥ 55
|
|
|
|
|
|||||||
|
Température de stockage
|
|
|
-40~+85
|
|
|
|
|
|||||||
